当前位置:首页 > 产品中心 淋水试验装置 > IPX3/4淋水试验装置

产品名称:

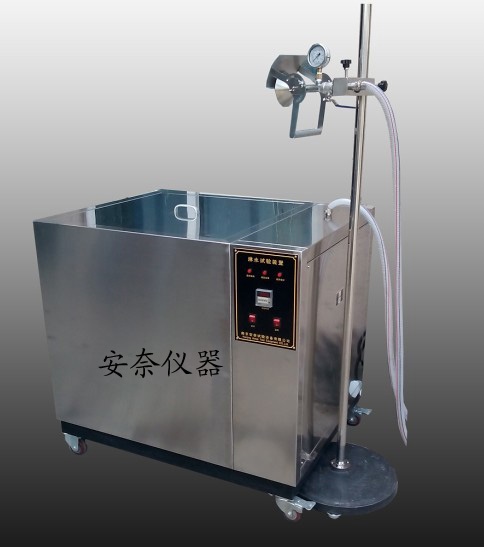

IPX3/4淋水试验装置

产品型号:JL-1

更新时间:2021/7/29 10:13:01

浏览次数:3183

产品特点:

IPX3/4淋水试验装置的详细资料:

设 备 名 称       溅水试验装置      冲水试验装置      淋水试验装置

参 照 标 准

        本溅水试验装置综合了国内、国际对电工、电子产品及照明电器进行淋雨(防水)试验标准的技术要求。依据标准:GB 4208-2008外壳防护等级IPX5、IPX6 ,ISO20653:2006中对设备的要求制作。



溅水技术指标

           本溅水装置的莲蓬式喷头,采用全不锈钢烧焊制成,喷孔采用激光打孔。孔腔光滑无 毛刺,喷头前方有一挡板(SUS304)。

           可调节喷头喷出雨滴的覆盖面,   此种装置可对产品在做水试验时从各个不同角度进行喷洒,此时可将挡板拆下。

工作流程:

     水源 (水泵)           阀门          涡轮流量计、压力表       喷头

      1.喷头孔径0.5mm,

      2.孔数121个,其中一个在中间,里面两圈共12个孔,间距30º,外面4圈共24个孔,间距15º,

      3.莲蓬头直径100mm,

      4.管径15mm,

      5.仰角可调

      6.喷水流量:10×(1±5%)L/min,参考水压:50~150kPa(0.5~1.5bar

冲水技术指标

       本溅水试验设备选用材料,使用激光工艺加工成型,主要部件均选用进口SUS304不锈钢制作。设备摆放架及其它附件配件均为不锈钢或铜质材料制作,设计合理,经久耐用。设备在符合国家标准的前提下,各方面性能都稳定的基础上更具备实用性和便于控制。

       本设备配备需有足够大的水箱以供溅水之用。过滤系统保障吸水电机将水箱中的水压入管道,通过调节泄压水阀,保持规定的流量和压力不堵塞从喷头喷出。

     主要配置有:

1、流量精度调节:涡轮流量计

2、高压水泵:提供喷头的水源并保持足够的压力

3、压力控制:水压表和可调节水阀

  本溅水装置的水龙头式装置(软管式):适用于可能受到各种冲水或猛烈海浪影响的产品。

        喷嘴内径:6.3mm;

        水流量:12.5±0.625L/min;

        喷嘴水压:约30kPa(0.3bar)

交 货说 明

      供方送货上门,供方负责运费;高低温试验箱

      供方负责安装调试操作介绍,直到需方员工独 立操作为止;

     保修期壹年,自安装验收之日起计。供方承诺终生提供备件,售后服务必  须到现场解决的,供方在48小时之内到达用户现场
